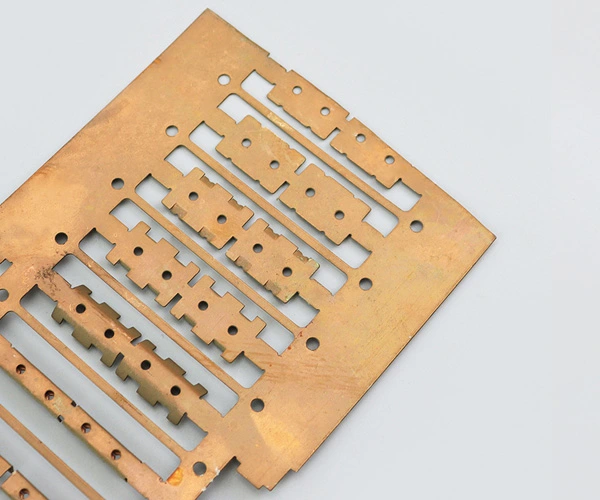

Terminaux électriques d'estampage de tôle

Structure de la matrice progressive

La matrice progressive fait référence à une matrice d'estampage composée de plusieurs postes de travail, chacun effectuant un traitement différent, et chaque poste de travail est associé séquentiellement pour terminer une série de processus d'estampage différents en un seul coup de la poinçonneuse. Sa fonction est d'appliquer une certaine forme et une certaine amplitude de force sur la tôle à l'aide de moules convexes et concaves, provoquant une déformation plastique du matériau, transformant ainsi l'embryon rugueux en une partie de produit.

1. La matrice progressive est composée de trois parties: la matrice supérieure, la matrice inférieure et le manchon du moule, avec le pilier de guidage comme guide.

2. le moule supérieur a une plaque de fixation de moule supérieur, qui est équipé d'un moule convexe et est connecté au moule supérieur avec des vis.

3. le moule inférieur est une plaque fixe pour le moule inférieur, qui contient un noyau et est composé d'autres noyaux.

4. Installez deux moules concaves semi-coniques dans le manchon de moule concave avec des trous coniques, avec un trou de cavité au milieu, et deux moules concaves semi-circulaires avec deux broches de positionnement pour le positionnement.

5. La partie de déchargement est composée d'une tige supérieure et d'un tampon de tige supérieure. Une fois la pièce formée, le moule supérieur est d'abord ouvert en utilisant un travail de déchargement dédié, puis la tige supérieure est utilisée pour pousser les deux moules concaves semi-coniques hors du moule, permettant au moule de se séparer et de retirer le produit.
